一、設備獨特賣點

1、由智能測控單元代替簡單的編碼器，可以緩沖滾筒的震動、竄動等對編碼器的沖擊；

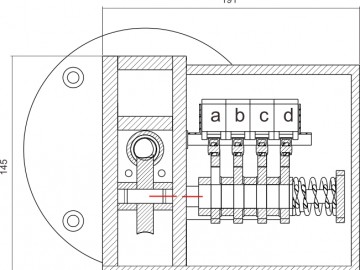

2、智能測控單元含有四組機械觸點，可作為上限、上上限的機械保護開關，實現雙重安全保護；

3、采用特殊的掉電安全保護措施，實現掉電情況下的位置存儲；

4、輸出位置及速度信號，使上位機畫面更動感，可判斷小車驅動系統的故障。

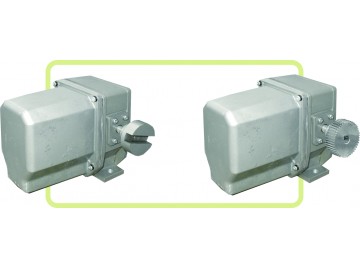

二、設備簡介

ZNLK系列智能主令控制器，是我公司在多年從事高爐、白灰窯自動化工程經驗的基礎上，研制成功

的一種完全替代傳統機械主令的數字化主令控制器。該控制器采用高精度的絕對值編碼器，與受控設備傳

動軸柔性連接，檢測滾筒轉過的角度，通過微處理器進行高速計數，進而獲取鋼絲繩末端拖動小車的位置

信息，通過人機界面的設定，在預定的位置輸出控制信號，控制上料系統按照預先設定的速度運動，既保

證了小車運行的效率，又保證了小車的起步平穩，停車準確，是料車上料及進行精確位置控制的必選設備。

應用領域：高爐主卷揚、料線、料鐘、石灰豎爐卷揚、煉鋼爐氧槍控制、轉爐傾動、混鐵爐傾動、焦化設

備平煤機、推焦機等場合。

三、設備技術參數

● 輸入電源電壓：AC 85－264V ，47－63Hz；

● 控制回路電壓：DC 24V；

● 輸出類型：繼電器（12A）；

● 輸入點數：14點；

● 輸出點數：10、14、18點；

● 防護等級：IP65；

● 模擬量輸出：兩線制4-20MA；

● 程序保存時間：EEPROM永久保存；

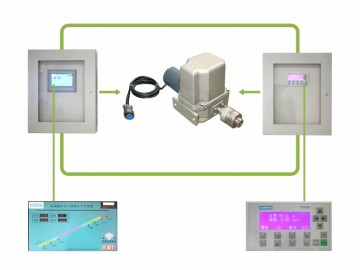

四、安裝及輸出接線圖（見設備隨機說明書或官網下載詳細的說明書）
